70TYJ

搜索

產品展示

1/1

瀏覽量:

1000

70TYJ

特點：

本產品是由永磁低速同步電動機配以行星齒輪減速箱為一體的齒輪減速電動機，中心出軸、齒輪箱永久潤滑、無需維護。傳動比范圍3:1～125:1，本減速箱可以配各種轉速和不同工作電壓的永磁低速同步電動機，也可以通過調整齒輪減速比和增加傳動級數，來獲得更低的輸出轉速。本產品被廣泛地使用在工業自動化、電動閥門的執行機構、機床進給、醫療機械、包裝印刷機械、紡織機械、自動電源控制和熱交換器等場合。若配以TDY專用變頻控制器，可獲得無級調速和位置控制，以適合各種調速和精確定位系統的需要。

零售價

0.0

元

市場價

0.0

元

瀏覽量:

1000

所屬分類

齒輪箱減速電動機

數量

庫存:



產品詳細介紹

參數

性能參數：

型號	電壓	相數	頻率	輸出轉速	輸入電流	輸入功率	減速比	額定轉矩	移相電容	移相電阻	重量
	V		Hz	r/min	A	W		mN.m	uF/V	Ω/W	kg

70TYJ060D4-2A1G3	220	1	50	20	0.15	30	3：1	2.8	1/500	1.5K/25	1.8

70TYJ060D4-2A1G4	220	1	50	15	0.15	30	4：1	3.74	1/500	1.5K/25	1.8

70TYJ060D4-2A1G5	220	1	50	12	0.15	30	5：1	4.67	1/500	1.5K/25	1.8

70TYJ060D4-2A1G6	220	1	50	10	0.15	30	6：1	5.61	1/500	1.5K/25	1.8

70TYJ060D4-2A2G10	220	1	50	6	0.15	30	10：1	7.92	1/500	1.5K/25	2.5

70TYJ060D4-2A2G12	220	1	50	5	0.15	30	12：1	9.5	1/500	1.5K/25	2.5

7T0YJ060D4-2A2G15	220	1	50	4	0.15	30	15：1	11.88	1/500	1.5K/25	2.5

70TYJ060D4-2A2G20	220	1	50	3	0.15	30	20：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A2G25	220	1	50	2.4	0.15	30	25：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G30	220	1	50	2	0.15	30	30：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G40	220	1	50	1.5	0.15	30	40：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G50	220	1	50	1.2	0.15	30	50：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G60	220	1	50	1	0.15	30	60：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G75	220	1	50	0.8	0.15	30	75：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G100	220	1	50	0.6	0.15	30	100：1	13	1/500	1.5K/25	2.5

70TYJ060D4-2A3G125	220	1	50	0.48	0.15	30	125：1	13	1/500	1.5K/25	2.5

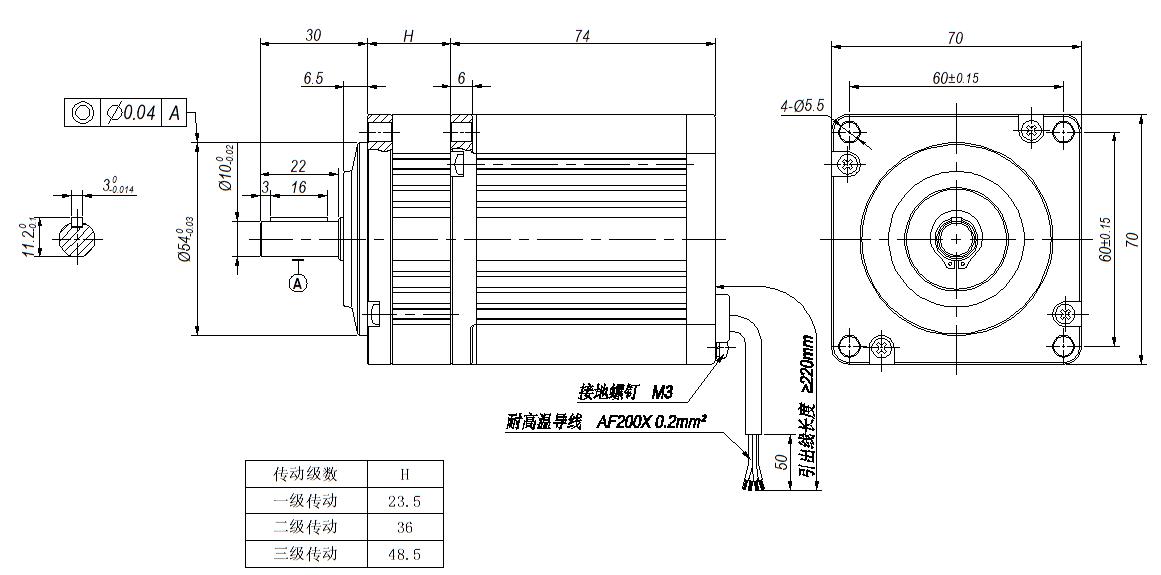

外形圖：

單位：mm

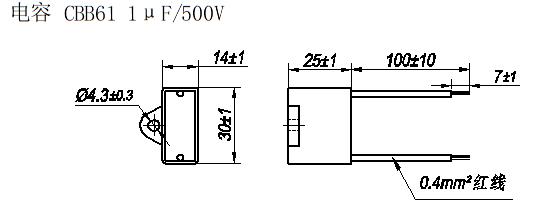

電容：

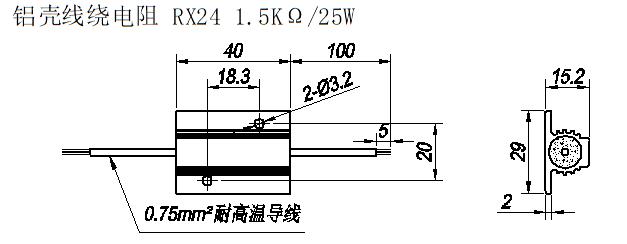

電阻：

接線圖：

備注：

本產品單相系列，標配電容、電阻，電阻為發熱體，電機運行過程中，電阻的表面溫度在200℃不等，請注意將電容、電阻至少保證間隔距離100mm以上，接受特殊電壓、頻率、轉軸、外形等客戶不同需求信息，詳細要求請聯系我司業務員！
